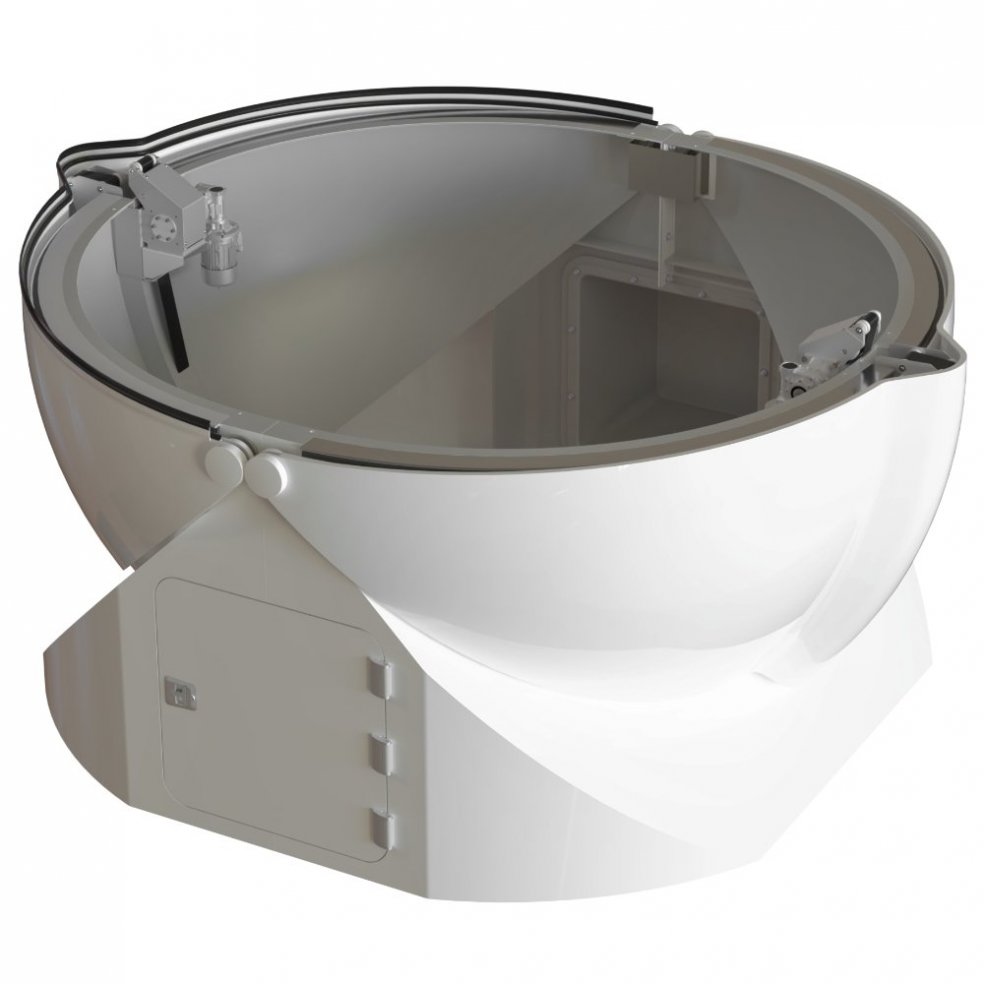

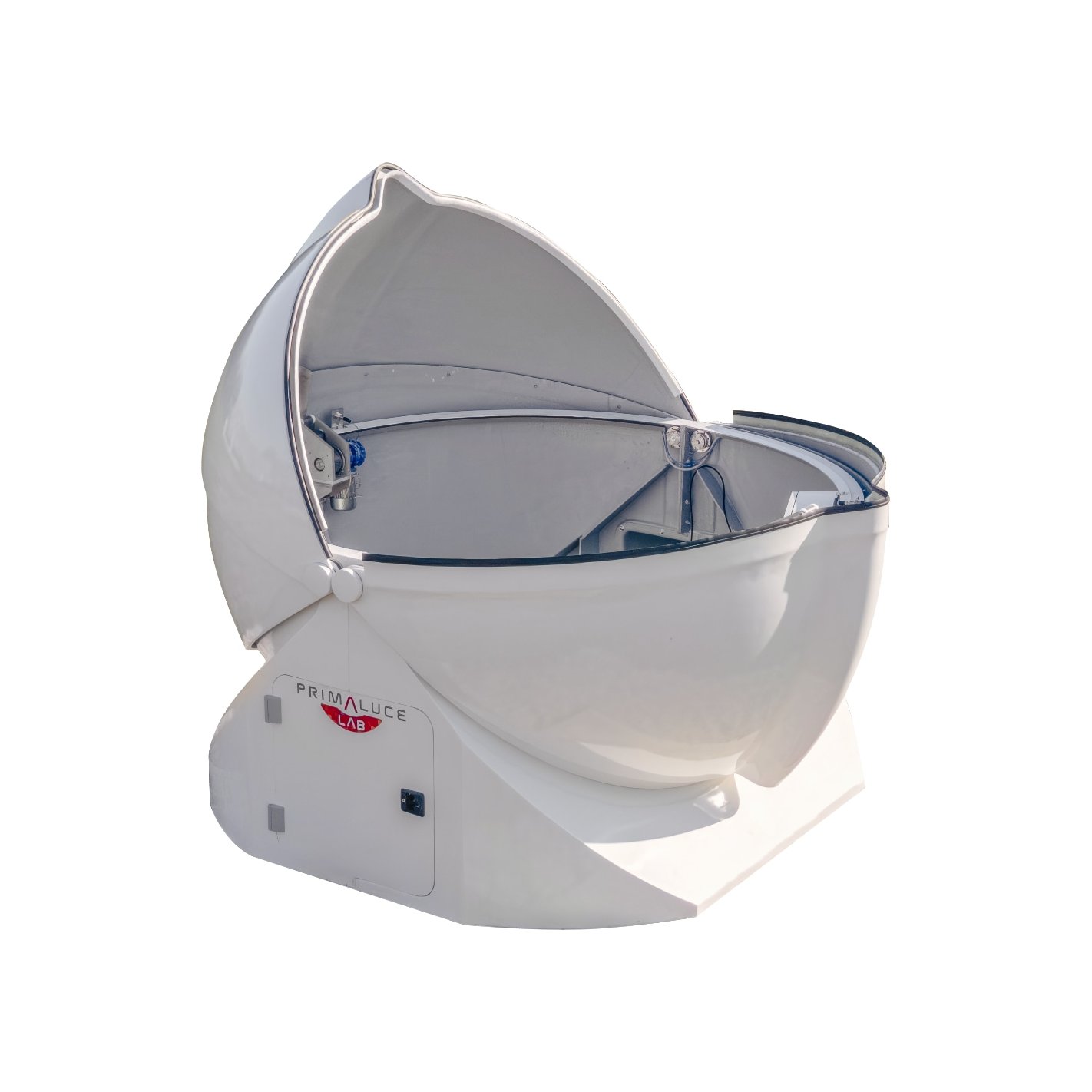

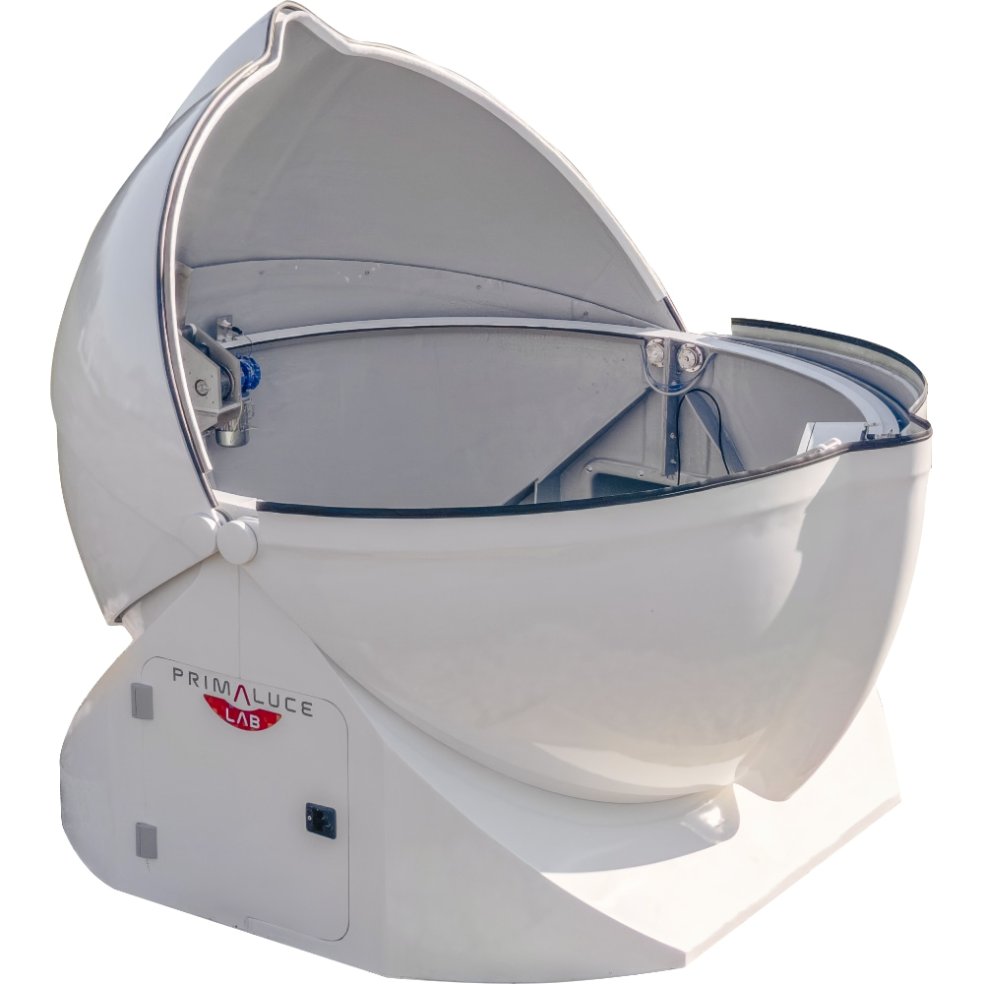

OUTPOST 3M - Cupola computerizzata clamshell per telescopi e monitoraggio spaziale - caratteristiche principali:
- Cupola da 3 metri di diametro completamente apribile per un accesso senza ostacoli all’intero cielo, senza necessità di sincronizzazione tra apertura e posizione del telescopio
- Apertura/chiusura rapida motorizzata per una prontezza immediata all’osservazione
- Struttura rinforzata multistrato vetroresina (PRFV) per una rigidità e durabilità superiori
- Progettata per osservatori robotici e controllati in remoto
- Chiusura di sicurezza automatica in caso di mancanza di alimentazione (con UPS opzionale), pioggia (con sensore opzionale) o vento (con sensore opzionale)
- Integrazione perfetta con le Observatory Stations
- Progettata, ingegnerizzata e costruita in Italia per affidabilità professionale e stabilità operativa a lungo termine
Architettura ad apertura totale per accesso rapido e senza restrizioni al cielo
Il design clamshell di OUTPOST 3M consente la completa esposizione al cielo senza vincoli meccanici. I telescopi sono liberi di operare senza richiedere la sincronizzazione con la cupola. Questo rende OUTPOST 3M particolarmente adatta per:
- Monitoraggio di satelliti e Space Situational Awareness (SSA)
- Monitoraggio dei detriti spaziali
- Eventi astronomici
- Survey a grande campo e programmi di imaging automatizzati
- Ricerca universitaria e campagne di osservazione a lungo termine
Eliminando la complessità di allineamento meccanico tra cupola e telescopio, il sistema semplifica le operazioni aumentando al contempo la reattività.
Sistema di movimento di precisione per apertura degli shutters ad alta velocità
OUTPOST 3M utilizza uno speciale design per garantire un’apertura precisa, sincronizzata e ad alta velocità dei quattro shutters della cupola. Il sistema è studiato per offrire un movimento coordinato dei segmenti con un ottimizzato bilanciamento meccanico, riducendo lo stress meccanico e consentendo un rapido accesso al cielo. I quattro shutters possono aprirsi o chiudersi completamente in soli 30 secondi, garantendo operatività immediata per una risposta rapida e osservazioni critiche. Questo rappresenta un vantaggio critico per l'inseguimento satellitare, la Space Situational Awareness e le osservazioni astronomiche. Il risultato è un sistema di apertura fluido, veloce e controllato, sviluppato per osservatori remoti professionali e installazioni avanzate.
Elettronica di controllo di grado industriale con logica di sicurezza autonoma
OUTPOST 3M è dotata di elettronica di controllo progettata su misura e sviluppata da PrimaLuceLab specificamente per l’automazione degli osservatori. L’unità di controllo industrial-grade è alloggiata all’interno di un enclosure certificato IP66, garantendo protezione contro polvere e infiltrazioni d’acqua in ambienti impegnativi. Questo sistema di controllo assicura la sicurezza degli strumenti anche in installazioni remote e non presidiate. Include:
- Scheda di controllo remoto dedicata progettata internamente
- Logica di sicurezza autonoma indipendente da software esterni
- Controlli manuali di emergenza
- Capacità di chiusura automatica in caso di interruzione dell’alimentazione (quando collegata a un UPS opzionale supportato), rilevamento della pioggia (con sensore pioggia opzionale) o rilevamento del vento (con sensore vento opzionale)

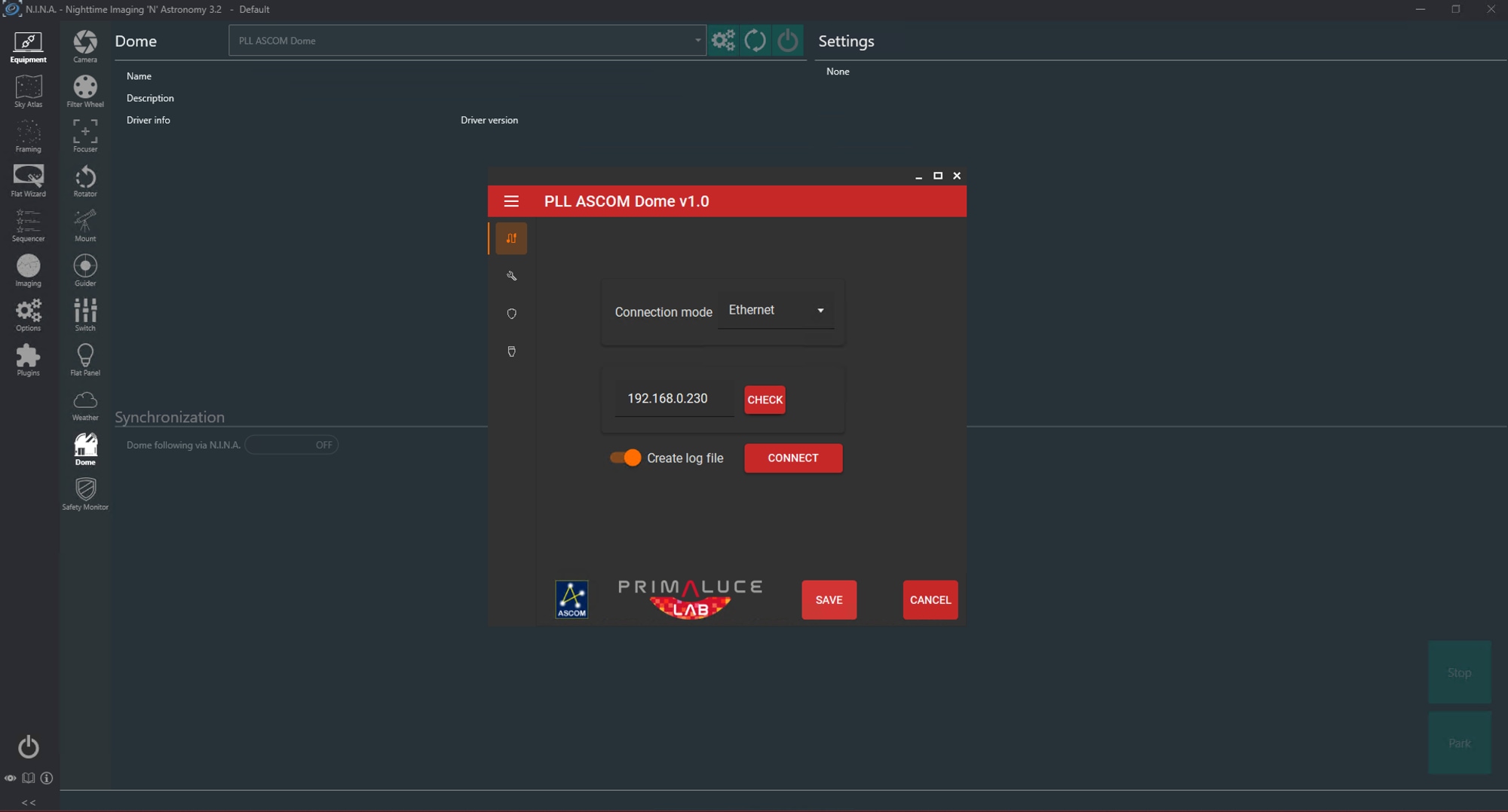

Controllo remoto da PC con driver ASCOM dedicato e connettività flessibile
OUTPOST 3M è fornita con un driver ASCOM dedicato, che consente il pieno controllo remoto da qualsiasi software astronomico che supporti il controllo cupole tramite ASCOM. La cupola può essere collegata al computer di controllo tramite USB o Ethernet, offrendo flessibilità sia nelle installazioni locali sia in quelle remote. OUTPOST 3M è progettata per integrarsi nativamente con il computer EAGLE e può essere controllata da qualsiasi PC Windows 10/11, in questo modo si inserisce naturalmente nei flussi di lavoro professionali ed educativi già adottati da enti spaziali, università, istituti di ricerca e osservatori remoti.
Vano tecnico integrato
OUTPOST 3M include un vano tecnico integrato progettato per ospitare componenti essenziali dell’infrastruttura dell’osservatorio, come:
- Sistemi di distribuzione dell’alimentazione
- Apparati di rete
- Quadri di controllo
- Sistemi UPS
Il vano è in grado di accogliere un rack standard da 19” fino a 12U, consentendo un’installazione di elettronica di supporto alla strumentazione. Questo vano tecnico integrato permette un’installazione ordinata e un’integrazione ottimizzata del sistema, migliorando l’affidabilità complessiva e la manutenzione dell’osservatorio.
Progettazione strutturale e materiali
OUTPOST 3M è costruita utilizzando una struttura rinforzata in vetroresina (PRFV) multistrato combinata con componenti in alluminio anodizzato e ferramenta in acciaio inox. La struttura composita multistrato è progettata per garantire rigidità mantenendo un peso gestibile e facilità di installazione. La superficie esterna è rifinita con una verniciatura professionale bicomponente selezionata per ambienti esterni e industriali particolarmente impegnativi. La superficie interna è trattata con un rivestimento a bassa riflettività per ridurre riflessi interni indesiderati durante le osservazioni. Ogni elemento della cupola è progettato per un funzionamento a lungo termine in ambiente esterno e per la stabilità, con particolare attenzione all’allineamento meccanico e all’esposizione agli agenti atmosferici. Progettata e ingegnerizzata in Italia, OUTPOST 3M riflette l’approccio di PrimaLuceLab alla meccanica di precisione, all’integrazione di sistema e a un’architettura orientata all’automazione.
Interfaccia di chiusura protetta
Particolare attenzione è stata dedicata all’interfaccia di chiusura tra i segmenti della cupola. La linea di chiusura è progettata per migliorare la protezione nell’area di giunzione più esposta della struttura. La geometria di contatto rinforzata migliora la chiusura nel punto di incontro dei segmenti, contribuendo a una maggiore protezione degli strumenti durante condizioni meteorologiche avverse.

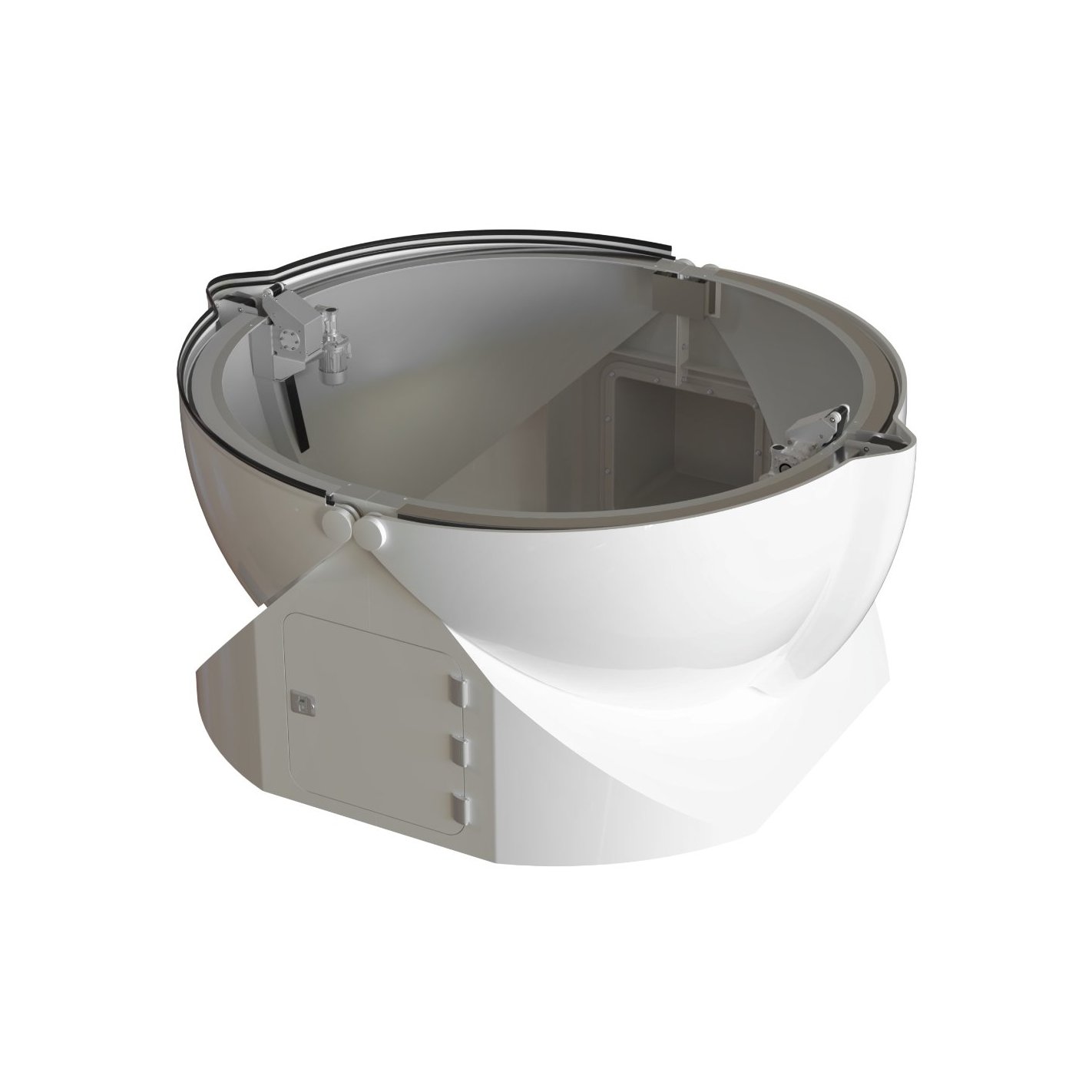

Layout interno ottimizzato
OUTPOST 3M è stata progettata per offrire il massimo spazio interno all’interno di un diametro esterno di 3 metri. Particolare attenzione è stata dedicata al posizionamento e all’integrazione di motori, componenti di trasmissione ed elettronica di controllo, al fine di ridurre al minimo gli ostacoli strutturali. Riducendo l’ingombro interno, la cupola consente l’installazione di telescopi di dimensioni maggiori. OUTPOST 3M non include un pavimento interno. La cupola è progettata per essere installata su una base in cemento opportunamente realizzata, secondo le specifiche di installazione fornite. Questo garantisce stabilità strutturale, corretto fissaggio e affidabilità operativa nel lungo periodo.
Progettata per Observatory Stations a controllo remoto
OUTPOST 3M è stata sviluppata come parte delle PrimaLuceLab Observatory Stations, garantendo un’integrazione perfetta con:
- Montature per telescopi computerizzate
- Sistemi di controllo remoto
- Computer di controllo EAGLE
- Software PLAY per Windows
- Software di terze parti tramite driver ASCOM
La cupola è progettata per operare come parte di una piattaforma coordinata, supportando telescopi singoli, installazioni multi-telescopio o osservatori remoti completi.
OUTPOST 3M - Cupola computerizzata clamshell per telescopi e monitoraggio spaziale - specifiche tecniche:
- Diametro esterno massimo: 326 cm (128.35 inches)
- Altezza massima esterna: 325 cm (127.95 inches)
- Peso: 950 kg
- Numero di shutters: 4
- Motori: 2 motori elettrici
- Automazione: controllo con software PLAY per Windows, o con software di terze parti attraverso il driver ASCOM fornito.
- Vano tecnico (dimensioni esterne): 88 x 78 x 68 cm (34.65 x 30.71 x 26.77 inches)
- Porta: 88 x 78 cm (34.65 x 30.71 inches)
Struttura pre-assemblata per una installazione semplificata
OUTPOST 3M è progettata per passare dalla spedizione all’operatività nel modo più rapido possibile: infatti viene completamente pre-assemblata e testata presso la sede PrimaLuceLab prima della spedizione. La cupola viene poi spedita in tutto il mondo in due sezioni principali pre-montate su pallet dedicati (nell'immagine, ogni pallet è 350 cm x 230cm). L’installazione in sito è semplice: le due metà vengono unite, fissate meccanicamente alla fondazione e si completano i collegamenti di alimentazione e dei motori. Questo approccio riduce drasticamente i tempi di installazione, elimina le incertezze di allineamento e minimizza il rischio di imprecisioni strutturali che possono verificarsi con un montaggio pezzo per pezzo. Per università, istituti di ricerca e infrastrutture della space economy, questo significa messa in servizio più rapida, procedure di installazione prevedibili e minore dipendenza da fasi complesse di costruzione in loco.
Progettazione dell'osservatorio e servizio di integrazione
Progettare un osservatorio realmente operativo richiede più di singoli componenti. Richiede un’integrazione coerente tra cupola, montatura, telescopio, elettronica di controllo e sistemi software di controllo remoto. Grazie alla sua esperienza nello sviluppo di Observatory Stations complete, PrimaLuceLab offre un supporto dedicato a istituzioni, università e organizzazioni che desiderano realizzare una struttura astronomica o di monitoraggio spaziale completamente integrata. Dalla progettazione della cupola e della montatura ai computer di controllo e all’architettura di automazione, il nostro team tecnico può supportare la creazione di un sistema completo su misura per le vostre esigenze operative.
