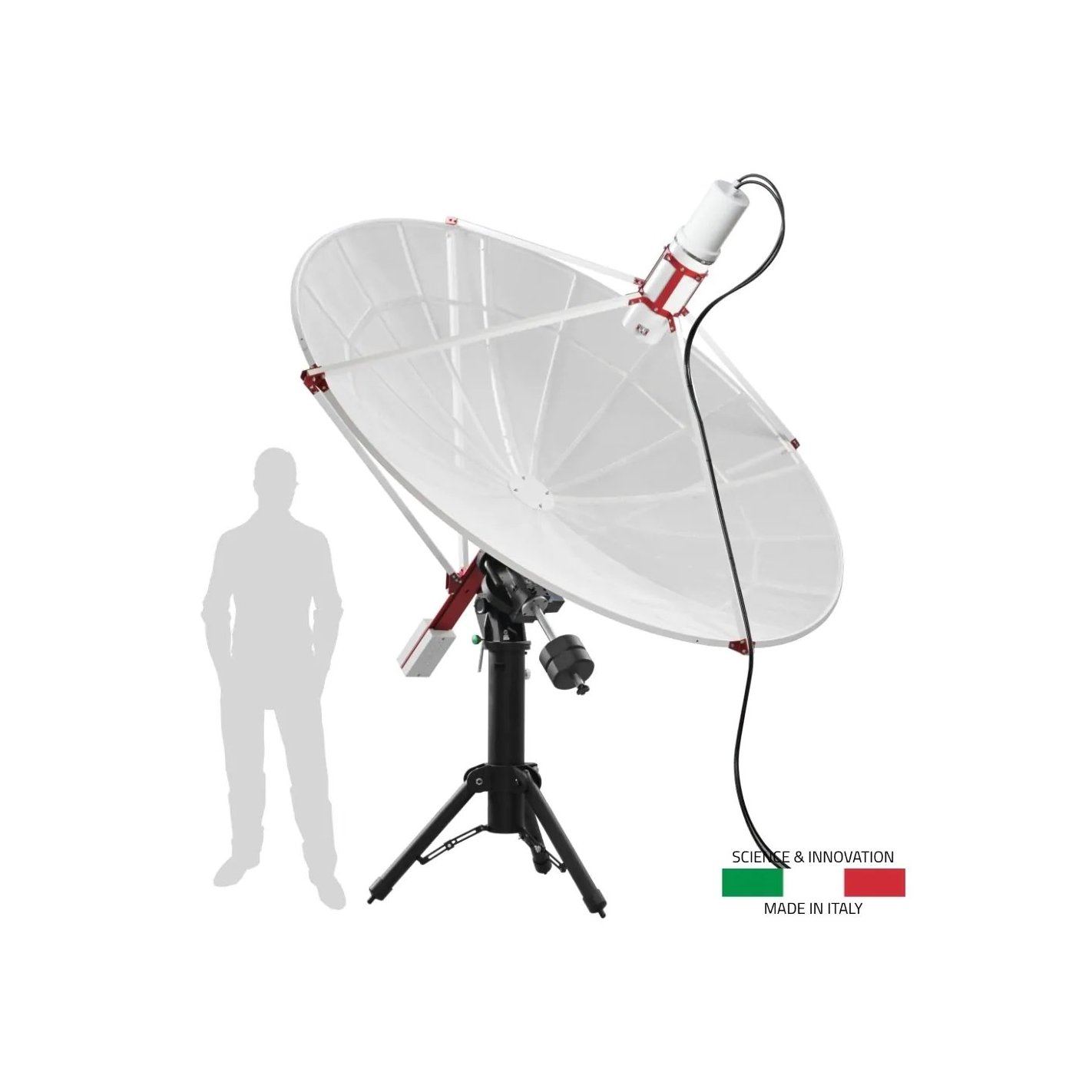

Radiotelescopio compatto SPIDER 230C, kit senza montatura
SPIDER230C-KIT
SPIDER 230C è il radiotelescopio compatto che unisce le tecnologie di ricezione radio a quelle dell’astronomia amatoriale per consentirvi di scoprire il mondo della radioastronomia con un prodotto potente, modulare e facile da usare! Abbiamo sviluppato questo radiotelescopio per consentire a chiunque di avvicinarsi alla radioastronomia con un prodotto dal costo non eccessivo e ad alte prestazioni.
Grazie alla tecnologia nostra brevettata, SPIDER 230C consente di utilizzare una montatura equatoriale (non inclusa in questo kit, deve essere aggiunta a parte) con almeno 50 Kg di capacità di carico, creando un radiotelescopio compatto per radioastronomia a 1420 MHz!
Radiotelescopio compatto SPIDER 230C (kit senza montatura) - caratteristiche principali:
SPIDER 230C radiotelescopio compatto da 2.3 metri: consente di utilizzare una montatura equatoriale per creare un radiotelescopio compatto!
WEB230-5 antenna a primo fuoco da 2.3 metri di diametro con speciali supporti anteriori e posteriori: fornita con illuminatore ottimizzato per 1420 MHz e 2 LNA per polarizzazione circolare sinistrorsa e destrorsa.
Sistema di installazione su montature equatoriali consente di installare l’antenna parabolica sulla montatura equatoriale.
Montatura con treppiede non sono inclusi nel “SPIDER 230C kit senza montatura” e devono essere aggiunti separatamente per poter utilizzare il radiotelescopio.
H142-PRO ricevitore per radioastronomia a 1420 MHz, radiometro con 50 MHz di banda istantanea e spettrometro a 1024 canali che viene installato nella sala di controllo in un rack 19″ o sul tavolo.
RadioUniversePRO software di controllo e cattura per Windows 10/11, progettato per controllare tutti i dispositivi del radiotelescopio SPIDER e per catturare dati radioastronomici.
Il radiotelescopio compatto SPIDER 230C utilizza l’antenna WEB230-5, una parabola a rete da 2,3 metri di diametro progettata per offrire un disco parabolico di grande diametro al peso più basso possibile. Infatti pesa molto meno di un normale modello a superficie piena da 1,5 metri di diametro rispetto al quale offre una migliore capacità risolutiva (grazie al maggiore diametro) e una minore sensibilità al vento (in quanto la superficie è forata). La superficie riflettente di questa antenna (riflettore primario) è composta da una rete in alluminio con maglia da 3×4 mm di dimensione per ottenere un’ottima riflettività delle onde radio con frequenze fino a 5 GHz.
Progettato per l’utilizzo con le montature equatoriali
Il radiotelescopio compatto SPIDER 230C è stato progettato per le montature equatoriali computerizzate già utilizzate dagli astrofili per sostenere i normali telescopi. Queste montature offrono infatti, ad un prezzo contenuto, una elevata capacità di carico e precisione. E’ possibile utilizzare “SPIDER 230C kit senza montatura” con la propria montatura equatoriale computerizzata (è richiesta una equatoriale computerizzata, con capacità di carico di almeno 50 kg, attacco tipo Losmandy). La montatura viene comandata dal nostro software RadioUniversePRO attraverso la piattaforma ASCOM quindi, se volete utilizzare la vostra montatura, assicuratevi che disponga di un driver ASCOM aggiornato per la piattaforma ASCOM 6.
H-FEED: l’illuminatore ottimizzato per 1420 MHz
Sviluppato appositamente per i radiotelescopi SPIDER, l’illuminatore H-FEED è progettato per una ottimale illuminazione del riflettore primario consentendo di ottenere un elevato guadagno, minimizzando i lobi laterali e l’effetto spillover, ricavando così le migliori prestazioni possibili dalla parabola da 2.3 metri. L’illuminatore è stato progettato per consentire la ricezione della doppia polarizzazione grazie al supporto per due Low Noise Amplifiers (LNA) professionali per la frequenza di 1420 MHz. L’illuminatore viene posizionato nel perfetto punto di fuoco della parabola tramite un rigido supporto a 4 supporti doppi per ridurre l’ostruzione e con un dispositivo di messa a fuoco di precisione per massimizzare le prestazioni dell’intero radiotelescopio.
Sistema di installazione su montature equatoriali
Il sistema di installazione su montature equatoriali (brevettato) consente di installare la parabola WEB230-5 su qualsiasi montatura equatoriale (con attacco Losmandy e capacità di carico di almeno 50 Kg, tipo EQ8). Grazie a due contrappesi scorrevoli con sistema di protezione contro le cadute accidentali, è possibile ottenere un perfetto bilanciamento anche nell’asse di declinazione per ottenere le massime prestazioni di puntamento ed inseguimento automatico dalla montatura. Senza i contrappesi il radiotelescopio sarebbe completamente sbilanciato verso la parte anteriore (per il peso del riflettore primario e per quello del gruppo LNA+illuminatore con le aste di supporto) e quindi non potrebbe puntare ed inseguire correttamente gli oggetti in cielo. Un apposito sistema di tiranti posteriori aumenta la rigidità della struttura minimizzando le deformazioni di una parabola di così grande diametro.
H142-PRO: la nuova generazione di ricevitori per radioastronomia a 1420 MHz con radiotelescopi SPIDER
Il ricevitore H142-PRO è l’ultima evoluzione del nostro famoso ricevitore H142-One, sviluppato in collaborazione con l’Istituto di Radioastronomia INAF di Bologna, specificamente per i radiotelescopi SPIDER. H142-PRO mantiene le tecnologie di livello professionale utilizzate dai radioastronomi in un design facile da usare, specificamente progettato per e disponibile solo con i radiotelescopi SPIDER. H142-PRO offre un minore rumore di fondo, fornendo in questo modo un migliore rapporto segnale-rumore per consentire la cattura di più deboli segnali radio da sorgenti astronomiche. Inoltre, la nuova tecnologia IPA (Integrated Programmable Attenuator) permette di ridurre il segnale prevenendo la saturazione del segnale quando si osservano con il radiotelescopio SPIDER forti sorgenti radio come il Sole. Come il precedente ricevitore, è un radiometro/spettrometro per la frequenza di 1420 MHz di tipo supereterodina, a doppia conversione (type UP/DOWN) con una banda istantanea di 50 MHz (RF=1.395MHz-1.445) e convertitore analogico digitale a 14 bit. Il ricevitore H142-PRO è dotato di spettrometro con 1024 canali (ciascuno da 61 KHz) che vengono visualizzati ed elaborati in tempo reale dal software di controllo fornito con il radiotelescopio. L’H142-PRO può essere installato su un rack da 19″ o posizionato comodamente su un tavolo vicino al computer di controllo, fornendo flessibilità in vari ambienti operativi. Grazie a due uscite IF dedicate, il ricevitore per radioastronomia H142-PRO permette di migliorare ulteriormente le prestazioni aggiungendo un backend opzionale, rendendolo lo strumento perfetto per istituzioni dell’educazione e di ricerca che vogliono creare un programma di radioastronomia anche sviluppando proprie elettroniche. Grazie alla sua elevato guadagno, al basso rumore elettronico e alle caratteristiche avanzate, il ricevitore H142-PRO rende il radiotelescopio SPIDER lo strumento ideale per catturare e studiare le emissioni radio provenienti da numerose sorgenti radio nell’Universo.
RadioUniversePRO: il software di controllo, cattura ed elaborazione per radioastronomia
SPIDER 230C viene fornito con RadioUniversePRO, il software più avanzato mai sviluppato per fare vera radioastronomia con radiotelescopi compatti: offre tutta la potenza necessaria a controllare i diversi componenti del radiotelescopio ma con una interfaccia immediata e facile da usare. Non devi preoccuparti di usare programmi diversi, RadioUniversePRO è la tua intuitiva interfaccia di controllo e acquisizione dati per il radiotelescopio. Consente di controllare la posizione dell’antenna e i parametri di acquisizione del ricevitore: in questo modo potrete non solo registrare il dato proveniente dall’area di cielo puntata (cancellando le interferenze dei segnali artificiali) ma anche transiti o radio-immagini delle radiosorgenti del cielo che volete studiare. RadioUniversePRO vi consente di salvare i dati registrati in formato grafico come visualizzato sull’interfaccia utente, ma è anche possibile salvare i dati raw in formato FITS compatibile con NASA FITS Viewer, in questo modo gli utenti possono aprire e visualizzare rapidamente i propri dati ed esportarli per l’elaborazione con altri software. I requisiti di sistema sono Windows 10/11 (suggerito: versione 64 bit), risoluzione dello schermo almeno 1920 x 1080, memoria RAM 4 GB (suggerita: 8 GB), processore i3 (suggerito: i5 o i7). RadioUniversePRO non viene venduto separatamente, viene fornito solo insieme ai radiotelescopi SPIDER.
SPIDER 230C radiotelescopio compatto 2.3 metri (kit senza montatura) - caratteristiche tecniche:
Diametro dell’antenna (m): 2.3
Tipo dell’antenna: primo fuoco
Illuminatore: ottimizzato 1420 MHz, polarizzazione circolare sinistrorsa e destrorsa
Frequenza di lavoro: 1395 – 1445 MHz
Larghezza di banda: 50 MHz
LNA: 2 ad elevato guadagno e stabilità per 1420 MHz
Radiometro: banda istantanea 50 MHz
Convertitore A/D: 14 bits
Spettrometro: 1024 canali
Risoluzione spettrale: 61 KHz
Software di controllo: RadioUniversePRO
Resistente alle intemperie: No
Massima velocità del vento continuativa per l’inseguimento: 25 km/h
Alimentazione: 1×12V DC + 1×110-240V AC
SPIDER 230C radiotelescopio compatto 2.3 metri (kit senza montatura): preparazione del sito
Il radiotelescopio SPIDER 230C non è fornito di montatura equatoriale (consigliamo l’utilizzo di una montatura EQ8 SynScan, potete leggere come si usa nel manuale dello SPIDER 230C) che deve essere aggiunta separatamente per farla funzionare. Notate che, visto che la montatura non è resistente alle intemperie, non potete lasciare lo SPIDER 230C installato permanentemente sul campo senza una protezione (se volete questa caratteristica, considerate i radiotelescopi 300A e 500A). L’immagine seguente mostra i cavi e le connessioni necessari per collegare l’unità esterna dell’antenna alla sala di controllo. I sistemi di alimentazione e messa a terra sono necessari e devono essere forniti dal cliente.
SPIDER MarkII radiotelescopi per radioastronomia: molto più di un'antenna
Il radiotelescopio SPIDER MarkII è il risultato di 10 anni di ricerca del team di ingegneri PrimaLuceLab che progetta, sviluppa, assembla e testa internamente tutti i nostri radiotelescopi. In questo modo i radiotelescopi SPIDER MarkII forniscono prestazioni ineguagliabili rispetto alle normali antenne che non sono progettate per la radioastronomia: migliore precisione di inseguimento e puntamento, maggiore sensibilità, software di radioastronomia dedicato, migliore qualità ingegneristica ed eccezionale design italiano! Visto che creiamo i radiotelescopi SPIDER MarkII nella nostra sede in Italia, puoi sfruttare il rapporto diretto con noi che siamo il vero produttore di radiotelescopi. Il nostro servizio di pre-vendita può aiutarti in tutto ciò di cui potresti aver bisogno prima dell’ordine del tuo radiotelescopio. Il nostro supporto post-vendita può fornirti aggiornamenti per prodotti hardware e software che sviluppiamo appositamente per i nostri radiotelescopi. Il nostro team interno di tecnici qualificati è anche in grado di installare SPIDER MarkII presso la tua sede, in tutto il mondo!
RK19 è il rack per radiotelescopi progettato per consentire l’installazione di tutti i ricevitori, unità di controllo dell’antenna e accessori che si inseriscono in un rack da 19″. RK19 ha 24 unità, viene fornito con un’unità di alimentazione (PDU) che alimenta (con on/off remoto) fino a 8 dispositivi e 4 ventole con sensore di temperatura per mantenere...
CMP-19 è il computer Windows 10 Pro da installare su un rack standard da 19″ ed è la soluzione ideale per installare il software RadioUniversePRO e controllare in remoto i radiotelescopi SPIDER. CMP-19 ha lo stesso fattore di forma di tutti gli altri strumenti SPIDER che possono essere installati in un rack.
